半自动平面贴标机 已发布 公开
编号：JMG-2022-002 年份：2022 软件：SolidWorks 2026 类型：非标设备
24 0 0
#贴标机 #平面贴标
作者没有上传展示用模型。

本图纸有故意漏标和错标以及其他不符合国标图纸规范的地方

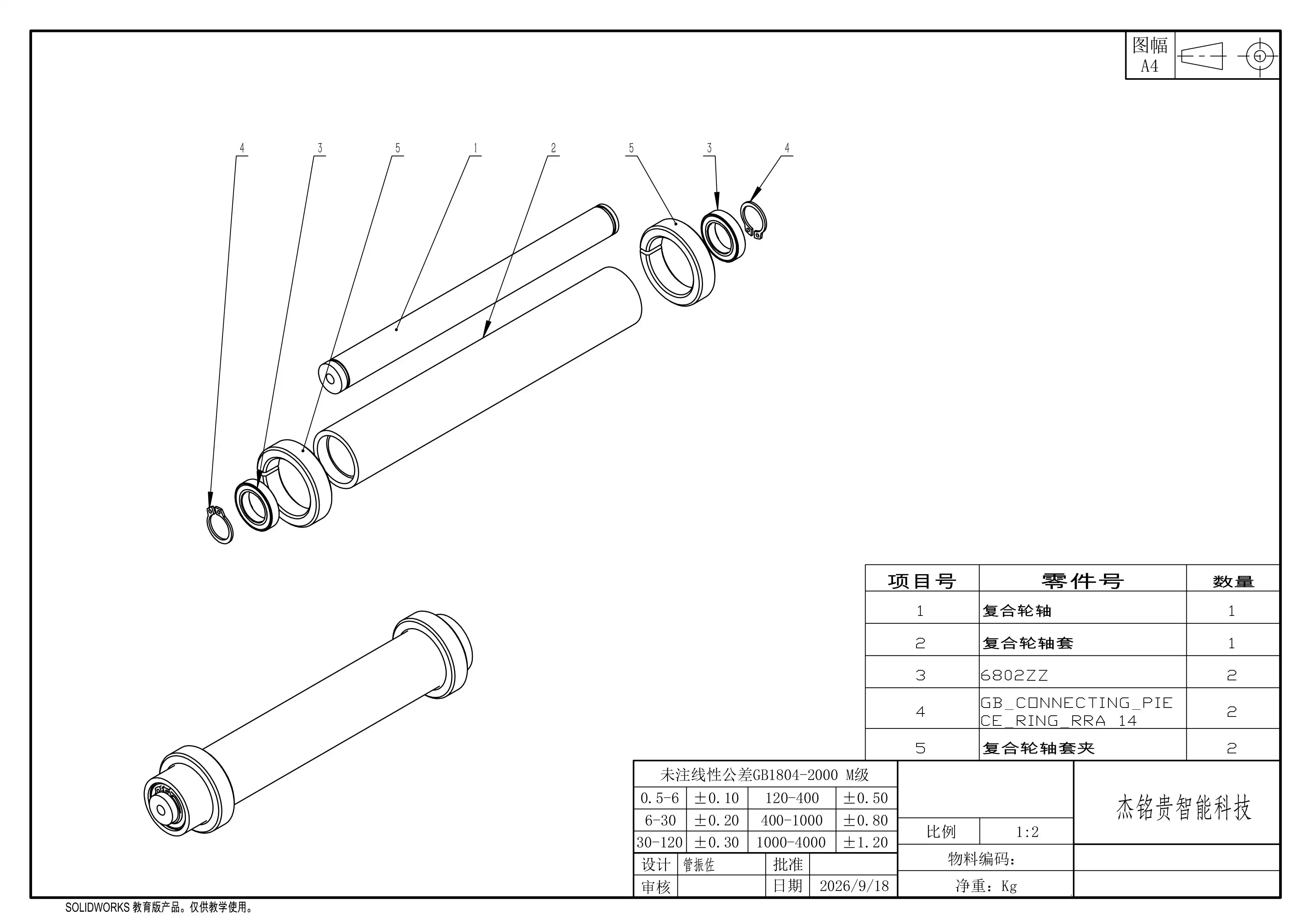

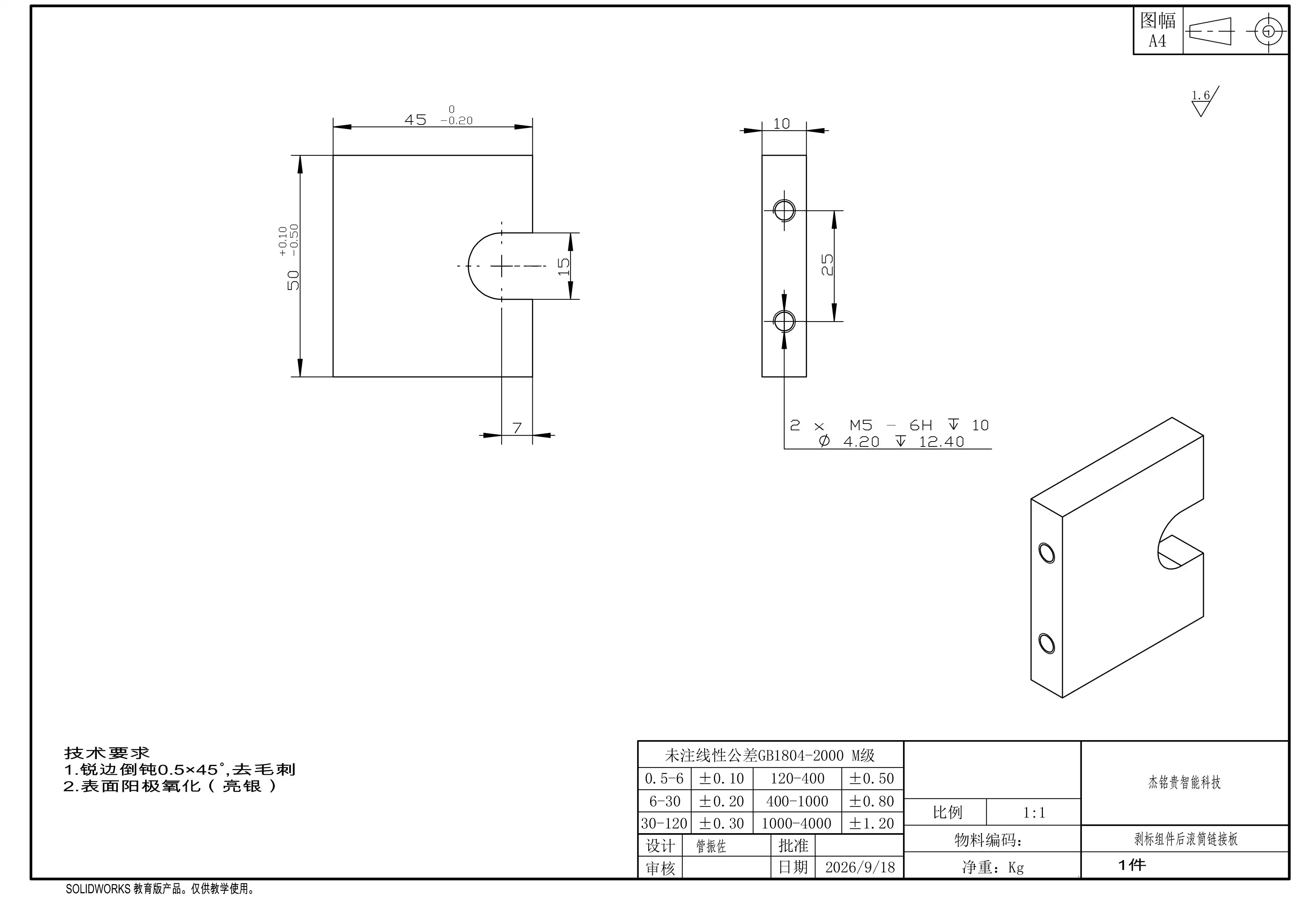

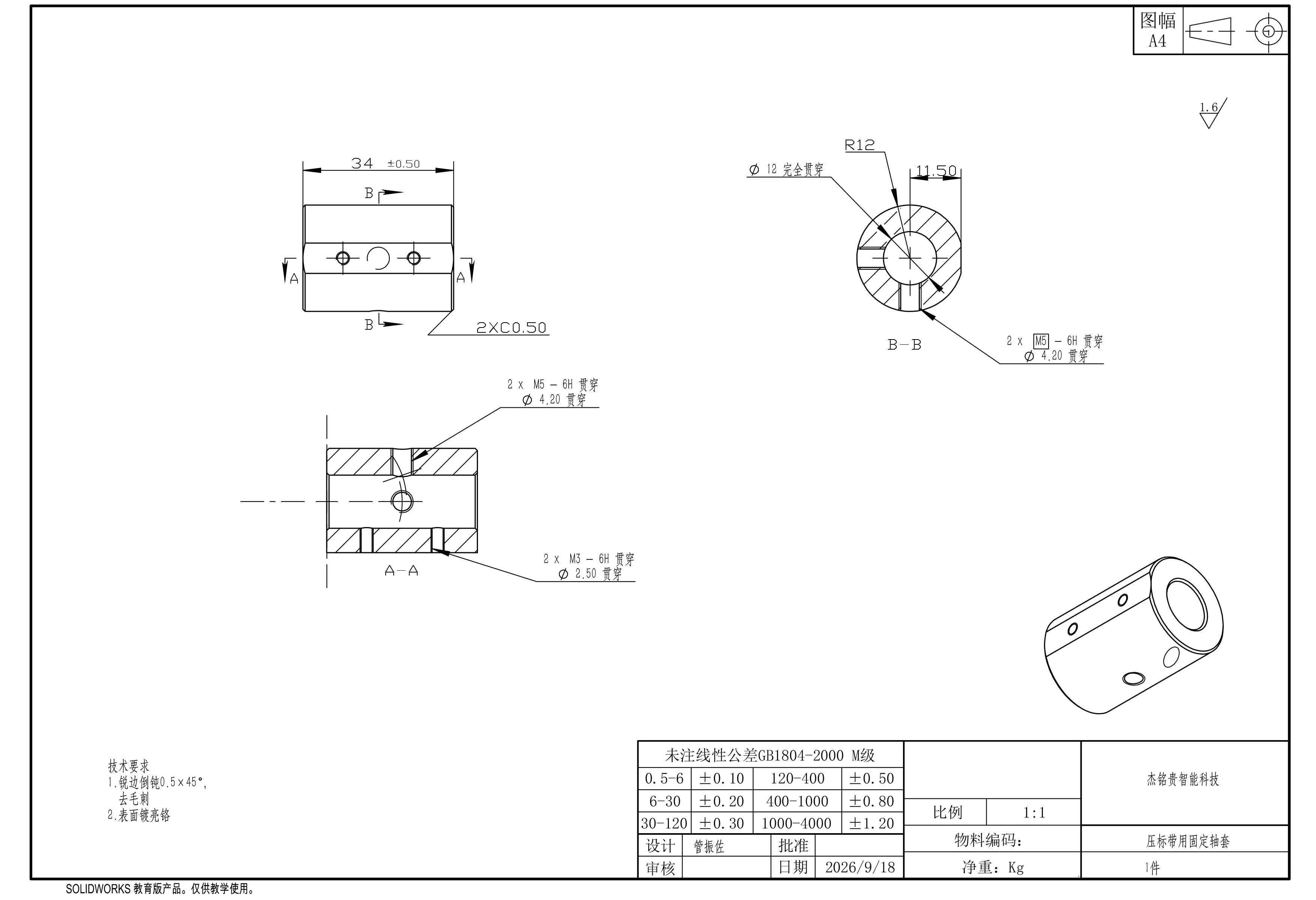

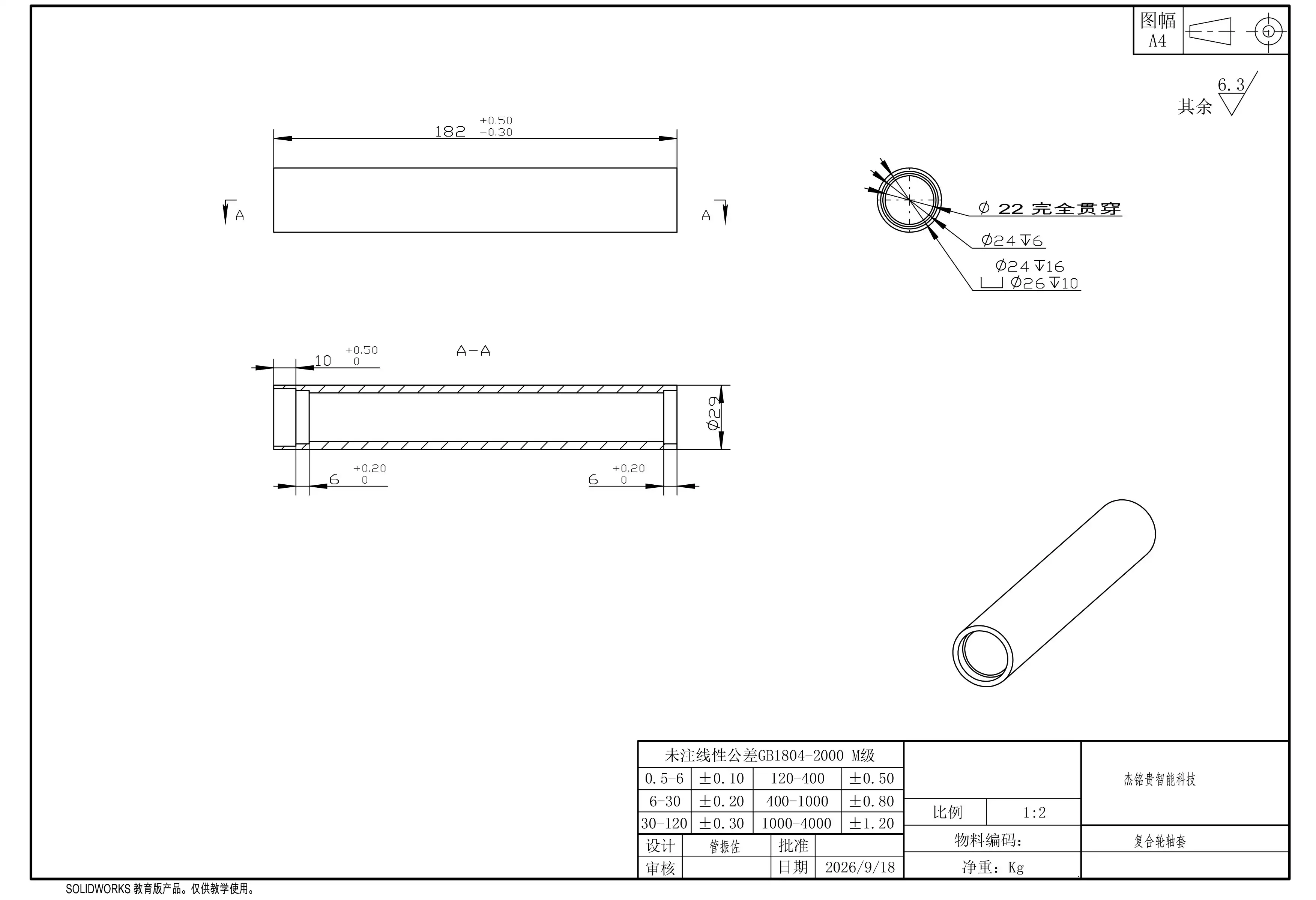

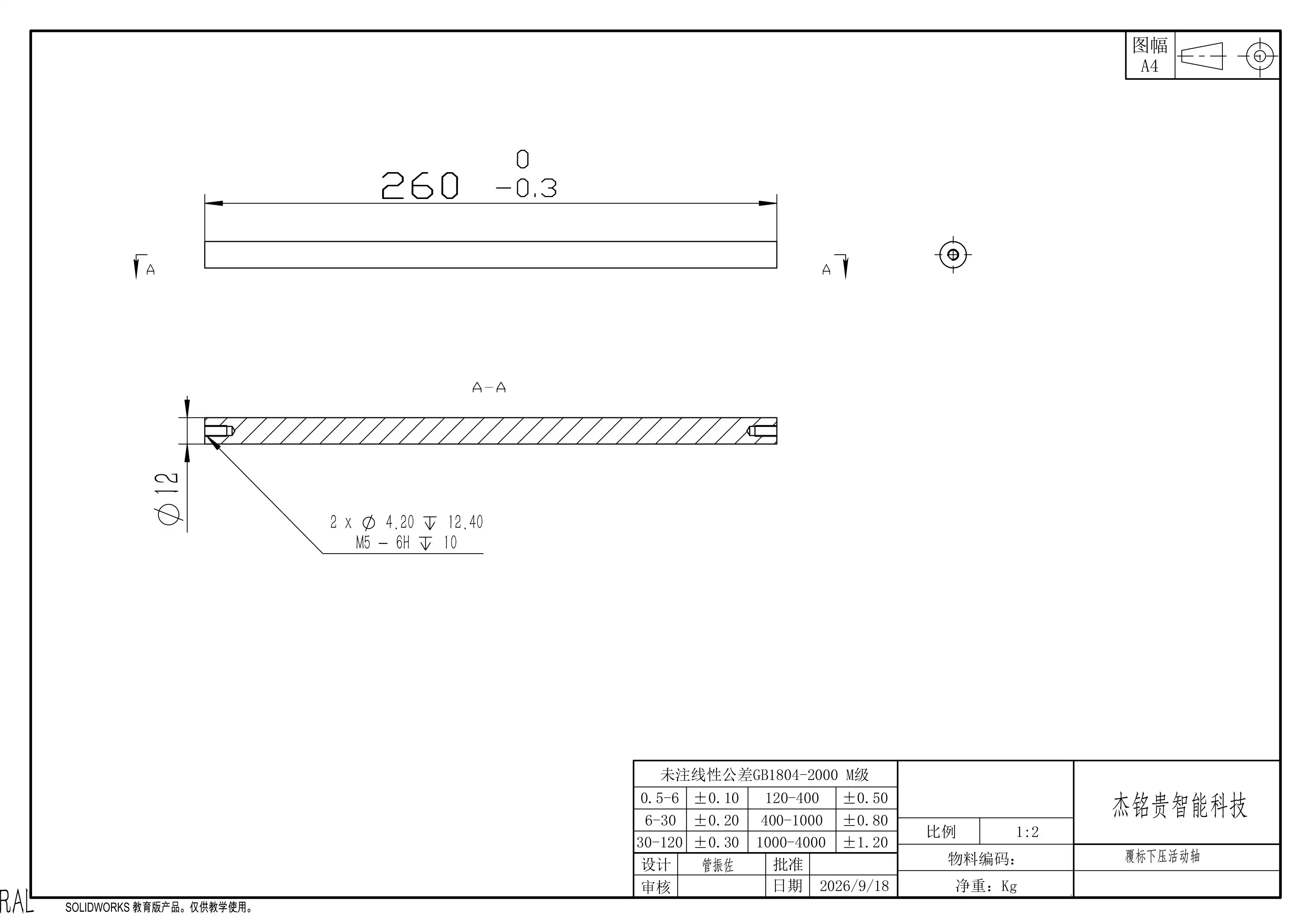

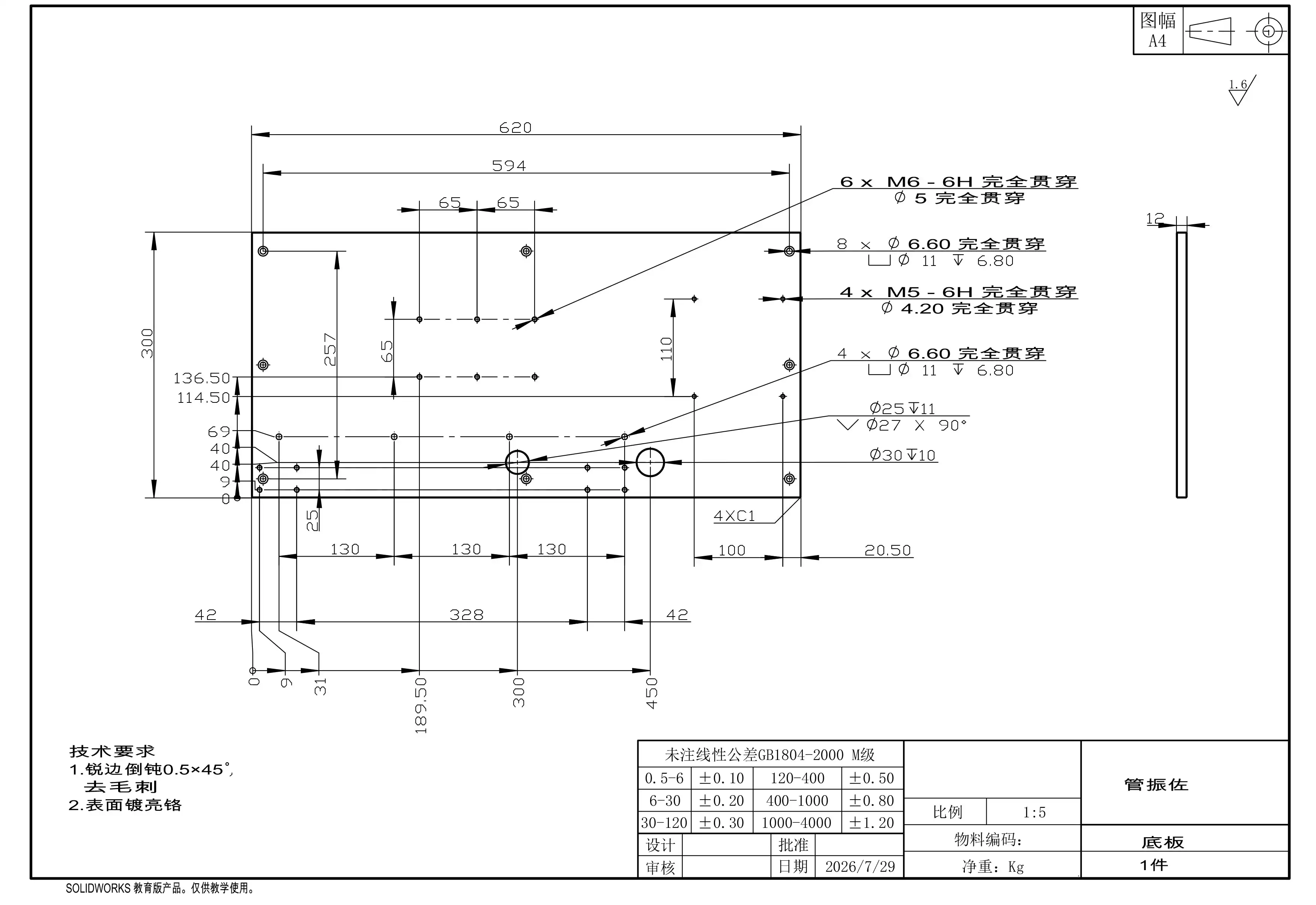

半自动平面贴标机底板图纸

运动仿真

暂无运动仿真内容。

有限元分析

暂无有限元分析内容。

分析报告

暂无分析报告内容。

本效果图在渲染时，进行了材质变更处理

半自动平面贴标机效果图

暂无其他文件内容。
暂无参数数据。
暂无公差配合数据。
类别型号品牌规格数量选型依据
接近开关 常规接近开关 1
轴承 6802ZZ 深沟球轴承 6 寿命≥30000H，载荷较小

设计背景

客户原有的贴标机均为全自动贴标机，客户需要增加助残岗，用于残障人士的就业使用，客户在多次比对后，提供设备图片和视频，交由我们设计。 本次设计目标为残障人士使用。

设计目标

  • 贴标速度：（MAX）90个/分钟
  • 贴标精度：±0.5mm
  • 噪音：≤ 45dB(A)
  • 换型时间：≤ 10 分钟

结构方案选择

方案 优点 缺点 结论
气动吸标 成本低 噪音较大 降低噪音
机械剥标 稳定、同步性好 对标纸质量有一定要求 提供多套剥标机构
伺服 行程可调、压力可控 控制复杂、成本高 采用

创新点

  1. 解决市面上同类设备对残障人士操作不便
  2. 更换产品更简单、高效
  3. 精度±0.5mm，市面上同类的精度大多都是±1~2mm

设计/优化过程

  • 深入了解客户实际需求，根据客户提供的图片、视频和客户实际需求对同类设备进行重新设计、优化
  • 通过对气流的调节，降低了噪音
  • 通过对模具优化和操作优化，残障人士也可以在短时间内自主完成产品更换
